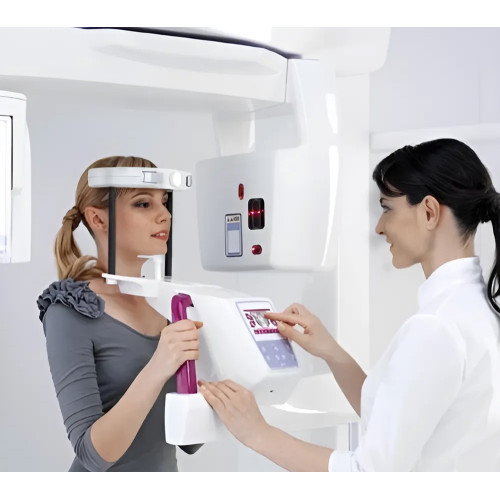

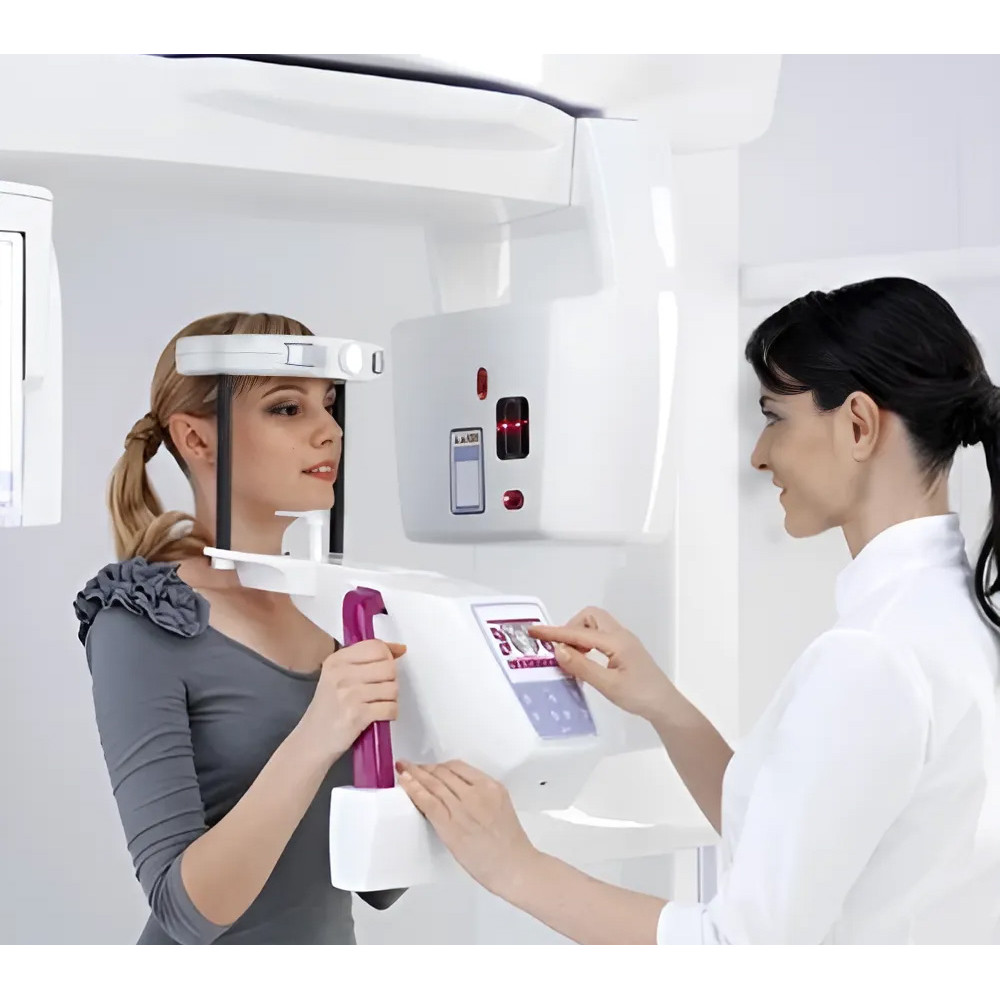

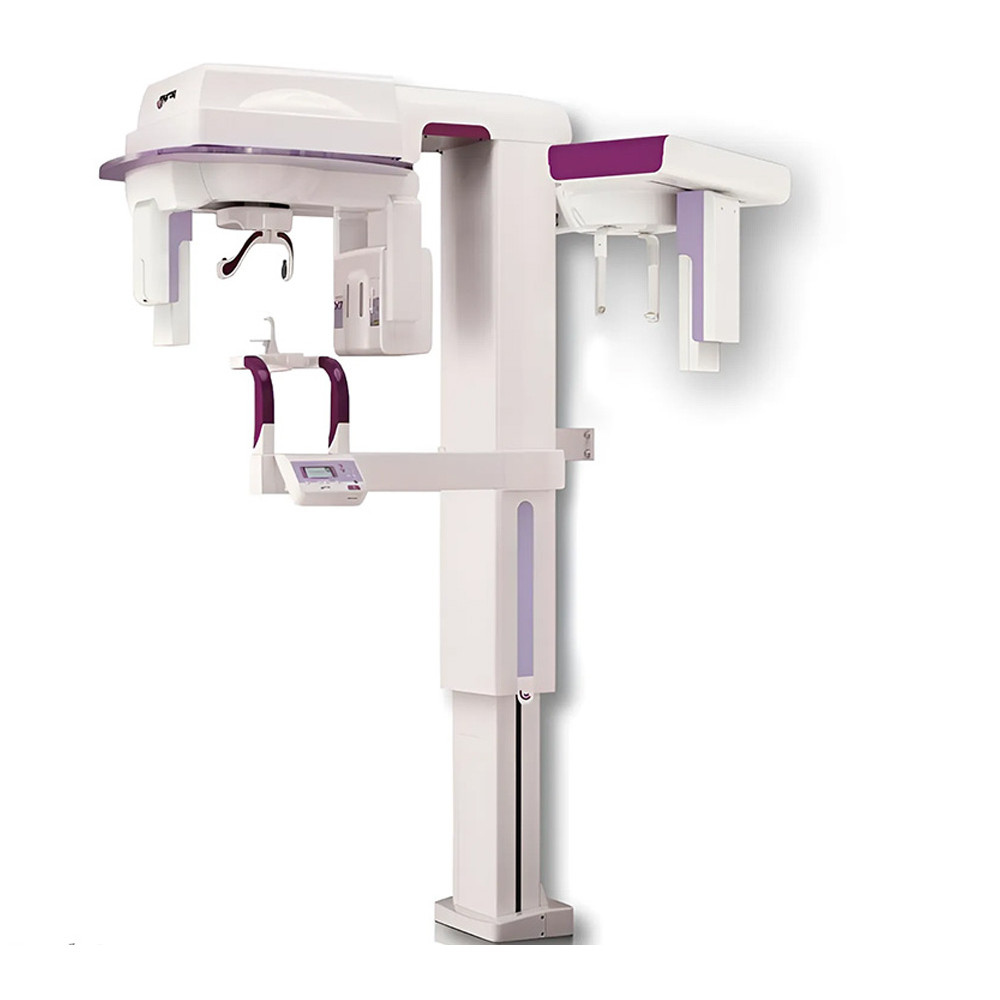

MyRay Hyperion X9 CB3D Ceph Titanium дентальный цифровой 3D-томограф с цефалостатом, 3 в 1, 11x8 см

HYPERION является интегрированной множественной платформой, поэтому даже если вы возьмете аппарат для панорамной визуализации сегодня, вы можете модернизировать его до решения 3 в 1 в любое время в будущем.

Особенности:

• 12 конфигураций
• гибридная технология
• быстрое обновление
• перемещаемый датчик pan/ceph
• автоматический выбор выделенных 2d и 3d (запатентованных) датчиков
• технология конусного луча 3d hd
• диагностическая эффективность
• полный fov (поле зрения) до 11 см диаметром
• ультра hires (75 мкм voxel)
• низкая доза рентгеновского облучения
• расширенный вид изображения (патент заявлен)
• динамический обзор
• интеллектуальная коллимация

Преимущества:

10 вариантов цефалометрических программ:

• поперечно-боковая проекция
• взрослая/детская
• передне-задние, задне-передние проекции
• задняя аксиальная проекция, включая проекцию уотерса и обратную проекцию тауна
• запястье

Перспективное планирование имплантации

Вы можете определить точное положение имплантата непосредственно на 3D-модели с помощью специального программного обеспечения

Оценить остаточное количество костной ткани в окружающей анатомической структуре. Количественно оценить объем, необходимый для возможной верхнечелюстной пазухи

Возможность экспорта в файл STL формат модель костной ткани и имплантатов для последующего хирургического планирования лечения

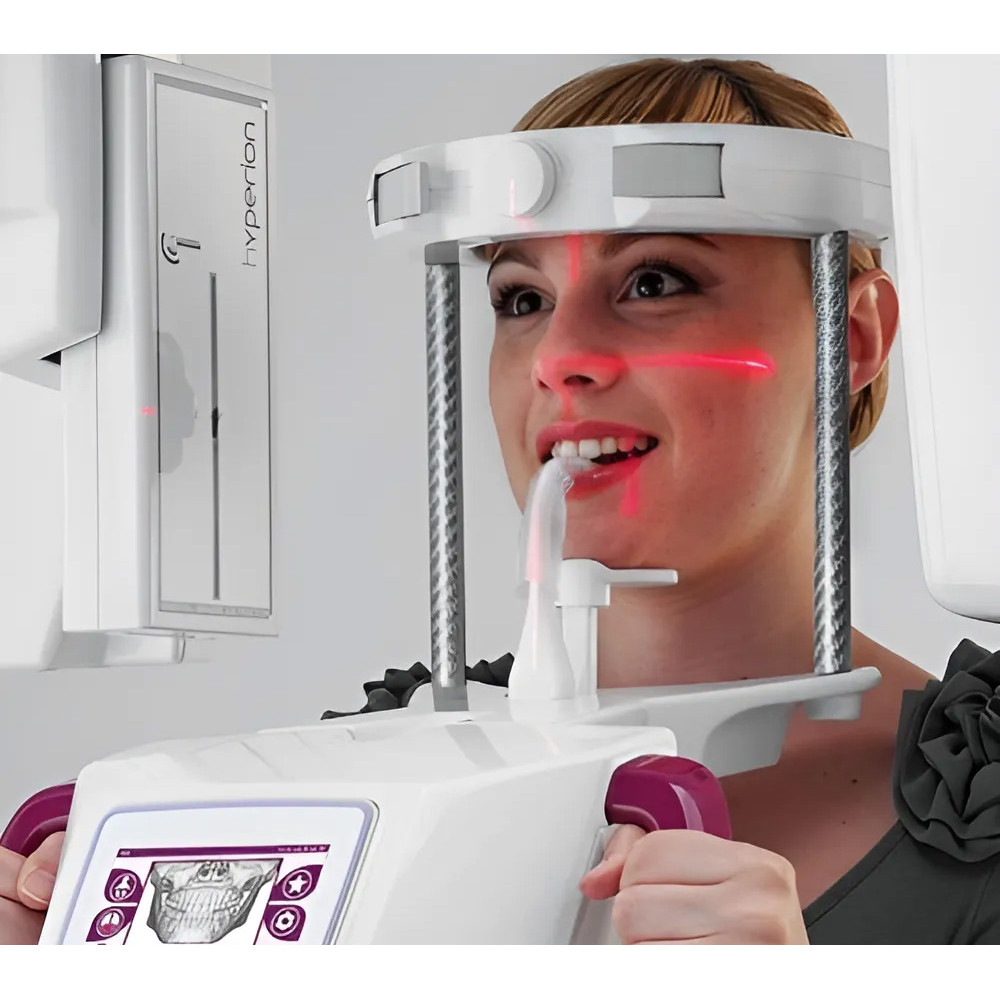

Наводимое с помощью лазера положение

Благодаря направляющим лазерам позиционирование пациента проходит быстро и точно. Все создано для того, чтобы сократить время на подготовку к обследованию.

• 4 направляющих лазера для 3D и 2D проекций
• 1 направляющий лазер для телерентгенографической проекции (Франкфуртская горизонталь)

HYPERION X9 использует постоянный потенциал (90 кВ - DC) генератор, который также работает в импульсном режиме для 3D визуализации

• ненужные излучение сведены к минимуму, и в тоже время обеспечены точные рентгенографические результаты с превосходным разрешением 75 мкм воксельном.

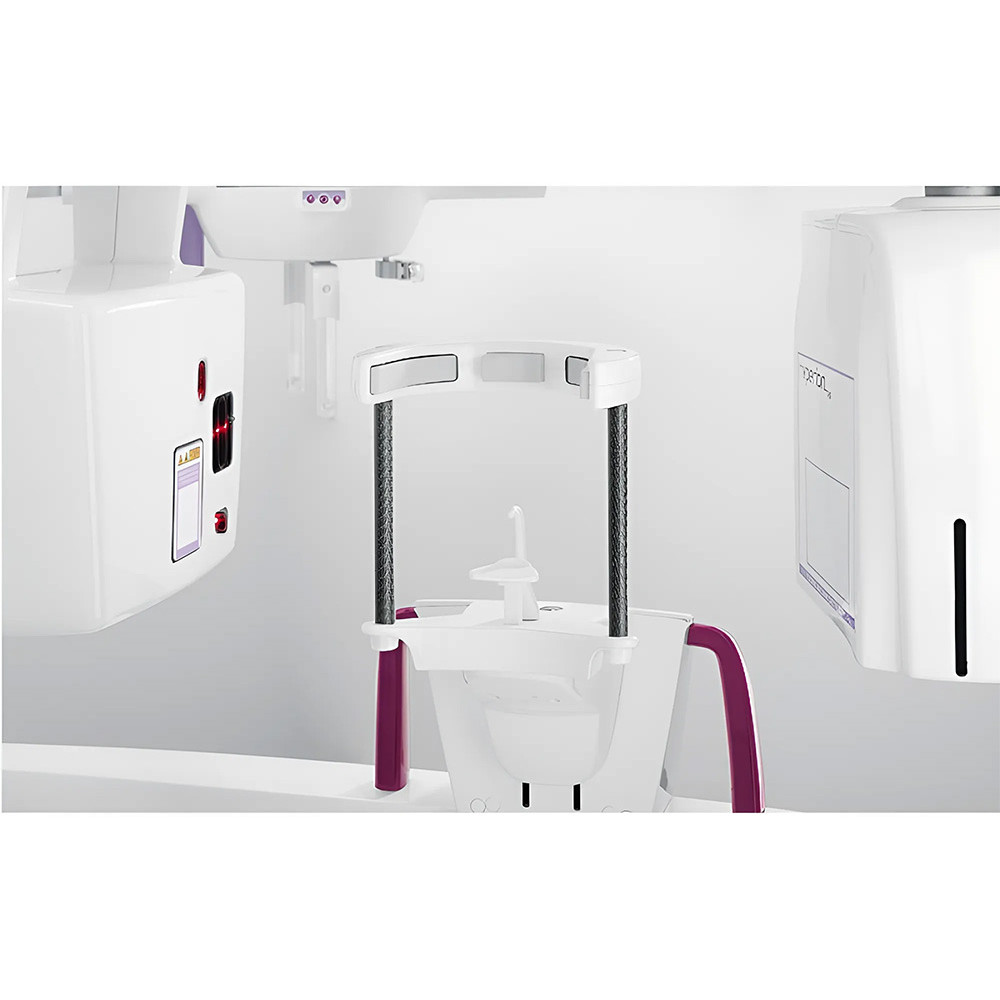

• жесткая система позиционирования с не менее чем 7-ю опорными точками, в том числе подбородка,регулируемая опора лба и сменный прикус блок, обеспечивает постоянную стабильность в ходе обследования, которая так необходима для обьемных снимков.

Ничто не случиться когда правильная технология под рукой

• выделенные датчики с 14 растровыми изображениями для 2D отображение и Аморфных 16 битов
• кремниевые датчики для 3D просмотров гарантируют самое острое из изображений благодаря определенного динамического диапазона для каждого отображения

Варианты MyRay Hyperion 9:

• ортопантомограф hyperion x9 (3d-ready) без цефалостата
• ортопантомограф hyperion x9 (3d-ready) с цефалостатом
• томограф hyperion x9 (орто + зd 8*11 см)
• томограф hyperion x9 (орто + зd 8*11 см + цефалостат). дооснащение до 13*11 см -
• томограф hyperion x9 (орто + зd 13*11 см)
• томограф hyperion x9 (орто + зd 13*11 см + цефалостат)

3D детектор спецификация:

• технология Детектор: аморфного кремния (а-Si)
• метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• размер изображения воксел: 75 мкм
• динамический диапазон: 16 бит
• серые оттенки: 65535
• минимальная толщина среза: 0.075mm
• формат набора данных: IryS собственностью и DICOM 3.0
• 11x8 FOV версия
• поле зрения, диаметр х высота: 108x80mm
• доступные размеры FOV (DXH):
  • 11x13 - 11x8 - 8x8 - 11x5 - 8x5 - 5х5см
  • Image набор данных, максимальный размер: 720MB
  • 11x5 FOV версия
  • поле зрения, диаметр х высота: 108x50mm
• доступные размеры FOV (DXH):
  • 11x13 - 11x8 - 11x5 - 8x5 - 5х5см
  • Image набор данных, максимальный размер: 450 МБ

2D детектор спецификация:

• технология Детектор: CCD (прибор с зарядовой связью)
• метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
• защита от прямого воздействия рентгеновского воздействия:
• ФОП (Оптоволокно Plate)
  • размер пикселя: 48μm
  • динамический диапазон: 14-битный
  • серые оттенки: 16383
  • разрешение детектора: 10.4lp / мм
  • соотношение сигнал-шум: минимальный 74dB - типичный 86dB
  • первоначальный формат файла: TIFF, 16bit
  • разрешение изображения: более 5lp / мм
• Pan
  • высота Детектора: 146mm
  • пиксель изображения матрица, макс .: 1528x2797
  • файл изображения, максимальный размер: 8 Мб
• Ceph
  • высота Детектора: 220 мм
  • пиксель изображения матрица, макс .: 2291x3125
  • файл изображения, максимальный размер: 14 Мб

X-Ray излучатель спецификация:

• тип генератора: Постоянный потенциал (DC)
• тип рентгеновское излучение: импульсный, квадратной формы импульсов
  • анодного напряжения: 60 - 90kV
  • анодного тока: 1 - 10 мА
• диапазон времени экспозиции: 160 мс - 14s (масштаб R10)
• фокусное измерение пятно, IEC 60336-1993: 0,5 мм
• управление экспозицией: Автоматическая
• управление экспозицией Способ:
  • морфология технология распознавания
  • компенсация поглощения позвоночника: Автоматическая
  • мА и кВ картина модулируются в режиме реального времени при рентгеновской экспозиции
  • анодный ток и напряжение автоматического или ручного выбираемых с шагом 1, во всем диапазоне кВ
  • рабочий цикл при полной мощности (85 кВ, 10 мА): 1:20
  • неотъемлемой фильтрации на 85 кВ (. Мм экв Ал.): 3,2

Рентгеновская экспозиция:

• встроенный экранирования рентгеновских лучей за рецептора
• в соответствии с МЭК 60601-1-3
• X-Ray время экспозиции
  • CB3D, Высокое разрешение: 3.6s
  • CB3D, пик Разрешение: 9.0с
  • обзорный, взрослых: 9.3s
  • детский Зубы: 7.3s
  • детский Ceph Боковая: 3.4s
• минимальное время сканирования CB3D: 18s
• минимальное время для CB3D набора данных визуализации: 15s
• типичные эффективная доза (ICRP 103)
  • CB3D 11x8, Высокое разрешение: 33.5μSv
  • CB3D 11x8, разрешение пиков: 78.6μSv
  • панорама: 6.7μSv
  • только Зубы: 4.3μSv
  • Ceph боковой, скорость: 1.0μSv
